客戶需求

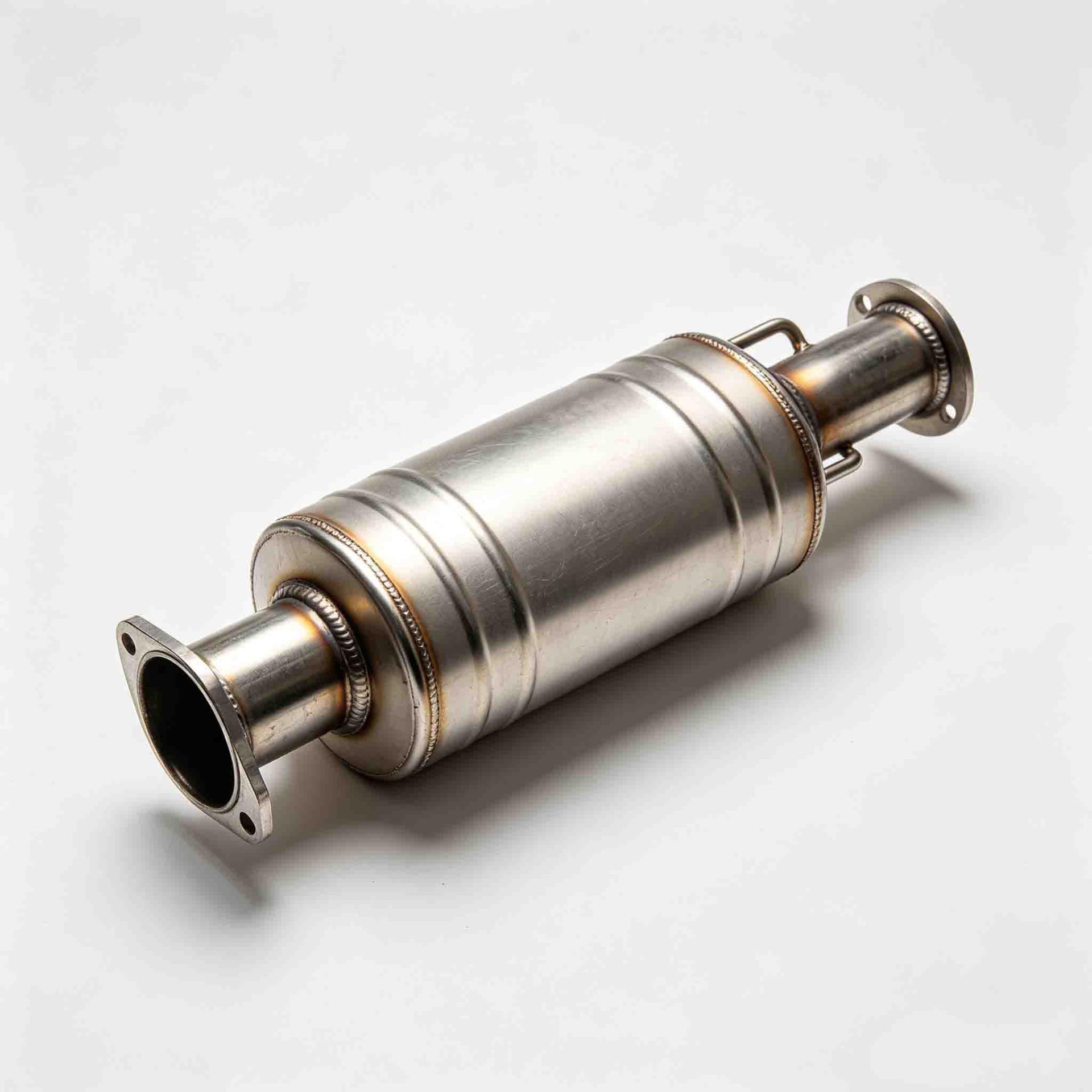

國內某大型汽車零部件制造企業，為多家主流整車廠配套生產消聲器及排氣系統總成。在消聲器氣密性檢測環節，客戶面臨以下痛點：

首先，消聲器加工完成后，焊接缺陷導致的泄漏問題普遍存在，必須進行嚴格的氣密檢查，對不合格件進行補焊。消聲器管口規格多樣，包括進氣管、出氣管及排水口等，傳統方式多采用橡膠塊手工封堵或氣缸推動堵頭，操作繁瑣、耗時長，且因施力不均易導致封堵偏載，影響檢測精度。

其次，隨著行業標準不斷提高，依據QC/T 631-2009《汽車排氣消聲器總成技術條件和試驗方法》，消聲器相對壓力穩定在30±1kPa時，單級消聲器漏氣量不超過20L/min，多級總成總漏氣量不超過50L/min。客戶現有手工封堵方式難以穩定達到標準要求，誤判率較高。

最后，客戶正在推進產線自動化升級，急需一種能夠快速對接、重復使用、密封可靠的連接方案，以提升氣密測試整體效率，降低檢測成本和誤判風險。

方案介紹

針對客戶上述需求，瑞和欣為消聲器氣密測試提供了“手動+自動化”兼容的快速密封連接器整體方案，覆蓋多種接口類型：

常規管口內徑密封：選用瑞和欣RX-C3內脹式手動密封連接器。該系列接頭采用內脹式設計，操作人員只需將接頭插入管口并扳動手柄，密封圈即可由內向外膨脹，與管內壁形成緊密貼合，形成穩固密封。無論測試件為機加工面還是鑄造面，均可形成有效密封，操作快捷、維護方便。在低壓場合，RX-C3連接器現貨種類豐富，經濟實惠。

較高測試壓力或大口徑管口：選用瑞和欣RX-E1大口徑密封連接器。該系列接頭內徑可達80mm，自帶鎖緊爪牙，在通入測試介質的同時實現抓壁抱緊，防止高壓測試時接頭脫出，保障測試安全。

異形法蘭口密封：針對消聲器上存在的方錐形法蘭等異形接口，選用瑞和欣RX-H1外卡式快速連接器。該系列接頭通過滑套式操作設計，插入后金屬爪牙自動鎖緊管口凸緣，錐形密封圈與管口緊密貼合，有效防止測試中氣體泄漏。RX-H1既能滿足通水需求，也可進行氣密檢漏，功能強大。

自動化產線集成：針對客戶的自動化測試線，提供RX-A1/RX-A1Pro氣動驅動密封連接器。該系列通過尾部驅動孔進氣，推動內置活塞擠壓密封圈實現內脹密封。氣動驅動可應用于自動化測試，通過尾部固定孔可將連接器固定在任何執行件上，實現自動化操作，精準可靠。

在測試參數方面，依據QC/T 631標準要求，消聲器相對壓力穩定在30±1kPa時進行密封性測試，待壓力穩定并保持30s后記錄泄漏量，測量3次取平均值。瑞和欣連接器密封圈選用氟橡膠（FKM）、全氟醚橡膠（FFKM）等耐高壓、耐腐蝕材料，確保在-40℃至200℃的寬溫域內穩定工作，承壓能力可滿足10Bar以上測試需求。

方案優勢

一秒連接，瞬時密封：瑞和欣連接器以“一秒連接，瞬間密封”為設計核心，相比傳統打卡箍或纏繞螺紋方案，連接效率至少提升10倍以上，顯著縮短測試準備時間，提高生產節拍。

密封可靠，降低誤判：獨特的內脹式/外卡式雙重密封結構，形成“徑向擠壓+端面密封”的雙重防護體系，測試泄漏率≤1×10?? mbar·L/s。無論測試件表面粗糙與否，均可實現穩定密封，有效減少誤判，提升檢測準確率。

重復使用，降本增效：脹芯可收縮復位，管道無損傷，經嚴格測試可重復使用超500次，維護成本僅為傳統連接的1/5。

柔性適配，兼容性強：涵蓋RX-C3、RX-E1、RX-H1、RX-A1等多種產品系列，覆蓋2mm至80mm管徑范圍，適配螺紋口、凸緣口、光滑管口等多種接口類型，支持流量法、差壓法、氦檢法等不同精度的氣密檢測方式。

安全可靠，免維護：接頭結構設計緊湊，無復雜易損件，密封圈磨損后可單獨更換，整體維護簡便，使用壽命長。

客戶反饋

“采用瑞和欣快速連接器后，我們的消聲器氣密測試產線實現了質的飛躍。原來每班需要兩名工人專職封堵，現在一名工人即可輕松完成操作，測試節拍縮短了近60%。最關鍵的是，因密封不良導致的誤判率大幅下降，每月節省因誤判造成的報廢成本約5萬元。瑞和欣的連接器結構緊湊、操作簡單，維護也非常方便。”——客戶生產部負責人

“在自動化改造項目中，瑞和欣為我們定制了RX-A1氣動連接器集成方案，與試漏機完美對接。連接器反應靈敏，重復定位精度高，大大提升了產線的穩定性。測試完成后，密封圈自動復位，無需人工干預，真正實現了自動化生產。”——客戶工藝工程師

應用拓展

瑞和欣快速密封連接器在汽車排氣系統消聲器氣密測試中的成功應用，有力證明了其在汽車零部件測試領域的核心價值。基于這一方案的成功經驗，瑞和欣的產品已拓展至以下更多應用場景：

汽車發動機系統：發動機總成裝配測試中的油道、水道、燃油管件氣密性測試，氣缸體氣密性測試，冷卻管路氣密性測試和機油油路密封性測試等。

新能源汽車領域：電池PACK包氣密測試、冷卻水道測試、防水透氣閥密封封堵、電控殼體氣密測試等。

汽車底盤系統：車橋殼氣密測試、變速箱運行測試及氣密檢測、制動系統管路密封測試等。

汽車空調系統：冷凝器、壓縮機及連接管的氣密性測試、制冷管路密封檢測等。

更多工業領域：瑞和欣快速連接器還可廣泛應用于醫療器械導管密封檢測、空調管路氣密測試、金屬制品密閉容器氣壓檢漏、新能源電機控制器殼體封堵等場景。

瑞和欣將始終以“一秒連接，瞬間密封”為核心理念，持續深耕快速密封連接技術，為全球客戶提供一站式高效密封連接解決方案。
