客戶需求

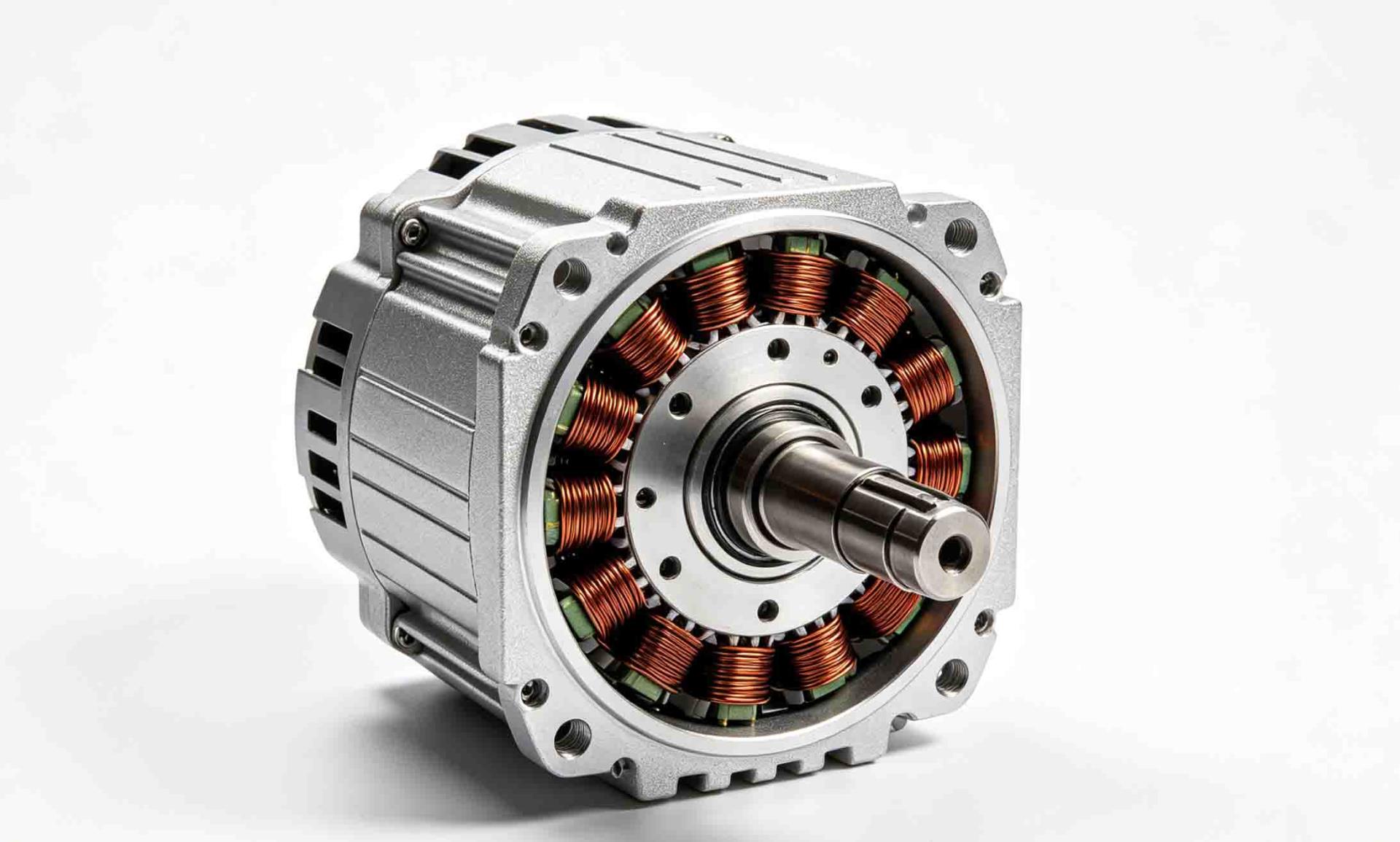

某國內領先的新能源汽車電驅動系統制造商，專注于電機、電控及減速器的一體化開發。在電機殼體水道氣密性測試環節，
客戶面臨以下痛點：

接口形式復雜：電機進出水口包含光管直管、凸緣管、VDA標準管口等多種結構，傳統連接方式需要頻繁更換工裝，適配性
差。

測試節拍要求高：產線節拍控制在90秒以內，傳統卡箍或螺紋連接操作耗時長，嚴重影響整線效率。

管口劃傷風險：電機殼體多為壓鑄鋁合金或工程塑料，普通金屬卡爪易在插拔過程中留下劃痕，影響密封效果及產品外觀。

密封可靠性不足：傳統接頭在測試壓力波動時易出現微量泄漏，導致氣密性檢測誤判，增加返工成本。

客戶希望找到一種既能快速連接、又能實現零損傷且穩定可靠的整體密封解決方案。

方案介紹

針對客戶多種水道接口及自動化/手動測試場景，瑞和欣技術團隊經過現場測繪與工況分析，為其量身定制了三套互補的快速
密封連接方案：

方案一：RX-C3/RX-E1系列內脹式手動快速接頭

適用于光管內徑接口。操作者只需將接頭前端插入管口，單手按壓手柄即可完成脹緊與密封。內置自適應彈簧，可對不同內徑
公差進行自動補償。適用于來料檢驗、下線抽檢等手動工位。

方案二：RX-H1P系列卡爪鎖緊式無損連接器

針對客戶極為關注的“零劃傷”要求，瑞和欣推出RX-H1P系列。該系列采用高分子材料制作的“柔性卡爪”與金屬鎖緊結構相
結合，在插入過程中卡爪自動張開并貼合管口外壁，不產生硬性摩擦；測試完成后拔出力小，管口表面無任何痕跡。尤其適合鋁
合金精加工面及注塑管口。

方案三：RX-A1 / RX-B1系列氣動快速密封接頭

針對自動化測試臺架，瑞和欣提供氣動驅動型接頭。RX-A1用于管外徑密封（適配光管、凸緣管等），RX-B1用于管內徑密封。通
過遠程氣動控制實現自動插拔與密封，測試壓力最高可達35 bar，且內置到位檢測傳感器，可與PLC聯動，完美融入全自動產線。

針對客戶特殊的VDA管口，我們采用定制密封圈+卡爪結構，實現標準接口的單手秒級連接。

方案優勢

秒級連接，大幅提升效率

瑞和欣快速密封接頭實現了“插拔1秒，瞬時密封”，相較于傳統螺紋或卡箍連接（單口耗時30秒以上），整體測試節拍縮短約70%。
在多接口同時密封的工況下，效果尤為顯著。

真正無損，杜絕劃傷

RX-H1P系列采用高分子柔性卡爪，配合優化的滑動軌跡設計，在多次插拔后依然保持管口光潔如新。客戶現場連續測試5000次，
管口無任何可見劃痕。

寬范圍自適應，密封穩定

RX-C3系列內部高強度彈簧及彈性密封圈可適應±0.3 mm的內徑公差，即使鑄造件表面存在微小凹凸，也能形成可靠密封。高、
低壓切換時無泄漏波動，測試誤判率降低90%以上。

全系列覆蓋，可定制性強

從RX-H1手動系列、RX-H1P手動無損系列到RX-A1/B1氣動系列，瑞和欣產品線覆蓋管外徑、管內徑、凸緣管、VDA管、內螺紋、
外螺紋等多種接口。對于非常規接口，公司可提供“72小時出圖，2周交付樣品”的快速定制服務。

優質材料，長壽命

主體采用304/316不銹鋼及高強度鋁合金，密封圈選用進口氟橡膠或硅橡膠，耐油、耐冷卻液、耐老化。插拔壽命實測超過10萬次，
大幅降低后期維護成本。

客戶反饋

“使用瑞和欣快速密封接頭后，我們電機水道測試工位的節拍從原來的130秒壓縮到85秒以內，操作人員的勞動強度明顯下降。最
重要的是，再沒有出現因接頭劃傷導致的殼體報廢問題。瑞和欣的技術人員還主動幫我們優化了測試氣路布局，服務非常到位。”

—— 客戶電驅事業部 工藝主管

“RX-H1P系列連接器對我們的鋁合金管口非常友好，插拔手感清晰，密封可靠。之前用的一款進口品牌經常卡死，而瑞和欣的產品
已經連續運行三個月零故障。國產品牌能做到這樣的品質，完全超出預期。”

—— 客戶質量部 測試工程師

應用拓展

瑞和欣快速密封連接器不僅完美適用于新能源電機水道氣密性測試，還可廣泛拓展至以下場景：

電機控制器冷卻水道測試：同樣適配多類型進出水口，實現快速無損密封。

電池包液冷板及殼體氣密性測試：對矩形、橢圓形等異形接口提供定制方案。

電控箱、充電樁殼體防水測試：適用IP67/IP68氣密檢測。

整車熱管理系統：包括散熱器、空調管路、冷卻管路等部件的氣密或氦檢。

傳統汽車零部件：如變速箱殼體、發動機缸體水道、渦輪增壓器油道等。

一般工業氣密/液密測試：適用于泵體、閥體、換熱器等各類管口密封需求。

瑞和欣始終秉持“讓連接更簡單，讓測試更可靠”的理念，致力于為新能源及智能制造領域提供高性價比、高穩定性的快速密封連接
方案。如需了解更多產品詳情或定制您的專屬接頭，歡迎隨時聯系我們！
