客戶需求

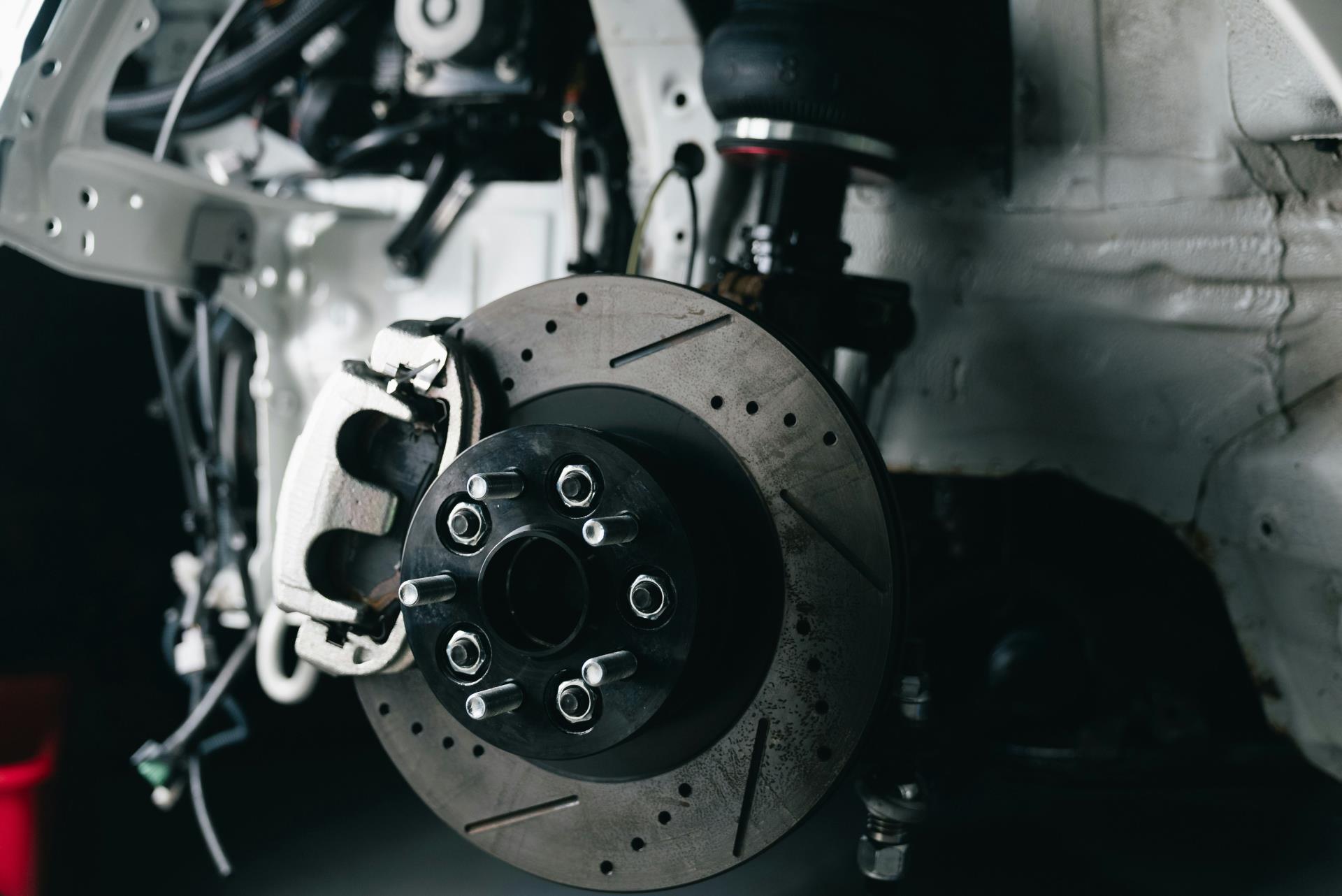

某大型汽車零部件制造企業，主要從事制動卡鉗、制動泵及制動軟管總成的研發與生產，產品覆蓋國內多家主流汽車主機廠及
海外市場。在剎車系統零部件的出廠檢測環節中，客戶面臨以下痛點：
傳統密封方式效率低下：在制動卡鉗高壓氣密性測試中，此前長期采用手擰螺母密封方式，操作人員需逐個將接頭與工件螺紋
旋緊，費時費力。單個工件連接耗時約10~30秒，嚴重制約生產線測試節拍。尤其在批量生產中，連接環節已成為測試工位的
效率瓶頸。
密封可靠性受人為因素影響較大：傳統手擰方式依賴操作人員的經驗和工作狀態，不同人員、不同班次的操作力度存在差異，
易出現密封不到位、螺牙損傷等情況，導致測試過程中泄漏、誤判增多，甚至引發高價產品批量報廢的風險。密封失效造成的
誤判使客戶返工率偏高，排查過程繁瑣，嚴重影響生產節拍。
接口類型繁多，適配困難：剎車系統涉及多種接口類型——制動卡鉗進液口為內螺紋孔，制動泵連接口為外螺紋接口，制動軟
管則為光滑管口或凸緣管口。不同接口需要采用不同的密封連接方式，客戶希望尋找一種能夠覆蓋多種接口類型、操作統一的
快速密封連接方案。
測試壓力范圍跨度大：制動卡鉗需完成真空密封性測試（絕對壓力250±50Pa）、低壓密封性測試（300±50kPa）、高壓密封性
測試（16±1MPa）以及放氣螺釘密封性測試（高達35MPa）等多級壓力測試，連接器必須具備寬泛的壓力適應能力。
方案介紹
針對客戶制動卡鉗測試工位的實際需求，瑞和欣機電提供了RX-J2系列螺紋快速密封接頭。
RX-J2系列內螺紋快速密封接頭：該系列專為內螺紋孔的高壓測試場景設計，采用壓桿式手動操作，最高可承壓350Bar，完全覆
蓋制動卡鉗高壓氣密性測試的嚴苛要求。在操作時，測試人員僅需單手握住手柄，輕輕按壓使前端螺紋爪牙收縮，將接頭對準工
件螺紋孔插入直至抵住前端密封圈，松開手柄后螺紋爪牙自動張開，與工件螺紋緊密契合，形成穩固的抓緊力，同時密封圈與工
件端面實現高效密封。整個過程僅需數秒即可完成，無需任何輔助工具。測試完成后，同樣按壓手柄即可輕松斷開連接。
RX-J2系列接頭廣泛適用于真空密封性測試、低壓密封性測試、高壓密封性測試以及放氣螺釘和油管連接螺紋的密封測試等場景。
螺紋爪牙與工件螺紋緊密貼合，即使在高壓力工況下也不會被推出，確保測試過程安全可靠。同時，該系列支持通氣、通液等不
同介質的測試，密封圈材質可根據制動液等具體測試介質進行定制選型，保障長期使用的密封穩定性和耐久性。
針對制動軟管及制動泵的連接方案：對于客戶制動軟管測試中光滑管口的氣密性測試需求，同步提供了外卡式快速密封接頭。該
系列通過前端夾爪抓取管外壁實現快速密封，一鍵式滑套操作即可完成連接與斷開，同樣支持高壓密閉檢測及通氣、通液等多樣
化測試需求。對于制動泵測試中的外螺紋接口，則選用外螺紋快速密封接頭，實現與工件外螺紋的快速對位旋合密封，進一步豐
富了客戶剎車系統測試工裝的快速連接選型。
方案優勢
顯著提升測試效率：RX-J2系列快速密封接頭將單個工件的密封連接時間從傳統手擰的10~30秒大幅縮短至數秒以內，連接效率提
升5~10倍。以客戶日產2000件制動卡鉗的產能測算，僅密封連接環節即可節約大量工時，測試節拍大幅提升，產線整體通過率明
顯改善。
密封性能穩定可靠：采用端面密封設計，密封圈位于連接器前端，與工件端面緊密貼合，配合高壓螺紋爪牙的抓緊力，確保在從
真空低至350Bar高壓的各級測試工況中均無泄漏。操作時接頭會提供準確的到位反饋，有效防止因密封不到位導致的測試誤判，
顯著降低了由于泄漏引起的返工率和產品報廢率。經客戶產線實際驗證，使用RX-J2系列后測試泄漏誤判率下降明顯。
操作簡便，無需培訓即可上手：單手按壓鎖緊設計，摒棄了傳統方式的擰螺絲動作，大大降低了操作人員的勞動強度。新員工無
需長時間培訓即可快速掌握操作要領，有效解決了因人員流動帶來的操作差異問題。
高強度材質，經久耐用：接頭的核心部件及驅動機構均采用優質不銹鋼合金材質，具有極高的耐磨性與抗疲勞性，可經受長期高
頻率插拔的嚴苛考驗，綜合使用壽命遠超傳統密封配件，降低了客戶后期頻繁更換接頭配件的維護成本。
維護便捷，大幅降低停機時間：模塊化結構設計使得密封圈更換等日常維護操作極為簡便，產線人員可在極短時間內完成維護，
有效降低了產線停擺風險，保證了工廠連續生產能力。
靈活適配多種接口與自動化升級：RX-J2系列涵蓋了手動和氣動兩種驅動形式，既能滿足客戶當前手動線的快速上手使用，又能
無縫嵌入未來的半自動及全自動測試流水線，實現設備投資的平滑升級，避免了因產線升級帶來的設備改造成本。
客戶反饋
“采用瑞和欣的RX-J2系列快速密封接頭后，我們制動卡鉗測試工位的效率提升非常顯著。以前擰一個接頭要十幾秒，現在不到
五秒就能完成連接和斷開，工人們勞動強度大大降低，都說操作比原來輕松多了。更重要的是測試穩定性大大提高，因為密封不
好導致的誤判和返工基本沒有了，這對我們保證出貨質量幫助很大。”——客戶公司生產主管
“最讓我滿意的是瑞和欣的技術服務，從選型到現場調試，工程師全程跟進，對接頭在氣密測試中的各種細節問題都給了很專業
的建議。接頭本身質量也很過硬，在我們高強度連續生產的環境下用了幾個月，密封性能依然穩定如新。我們已經在考慮把后續
幾條新產線也全換成瑞和欣的方案。”——客戶公司設備工程師
應用拓展
瑞和欣快速密封連接器不僅適用于制動卡鉗的高壓氣密性測試，還可廣泛拓展至剎車系統的其他核心零部件測試領域：
制動泵測試：適用于制動主缸、制動輪缸的密封性檢測，適配泵體上的進油口、出油口等多種螺紋接口類型。
制動軟管及總成測試：適用于制動軟管的耐壓測試、氣密性檢測以及軟管總成裝配后的綜合密封測試，可適配光滑管口、凸緣管
口等多種管外徑結構。
ABS/ESC液壓單元測試：適用于防抱死制動系統和電子穩定控制系統的閥體氣密性測試及液壓性能檢測，適配復雜的液壓管路接口。
新能源線控制動系統（EHB）測試：隨著制動系統向高集成化、線控化方向發展，瑞和欣快速密封連接器還可應用于One-Box/Two-Box等
集成式電液制動系統的下線功能測試，為新一代線控制動系統的制造檢測提供可靠連接保障。
瑞和欣機電始終堅持“掌握核心密封技術，解決檢測連接難題”的理念，深耕快速密封連接領域，致力于為汽車零部件制造企業提供高效、
可靠、穩定的快速密封連接方案，讓所有密封連接不再是難題。
*了解更多產品信息或有定制需求，歡迎聯系瑞和欣機電（電話：0755-2305 5490），我們將為您提供專業的技術咨詢與服務。*
